美式箱變和歐式箱變的型號問題

文章出處：本站人氣：16013 發表時間：2019-08-21 14:53:12

箱變，其實是變壓器的種，而且，現在能夠了解到的，箱式變電站的型式可以分為普通和緊湊型兩類，普通型箱式變電站有ZBW型和XWB型等，緊湊型箱式變電站有ZB1—336型和GE箱式變電站等，根據產品結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種風格。關于美式箱變和歐式箱變的型號問題，什么是歐變、什么是箱變，兩者又有何不同之處。

美式箱變和歐式箱變的型號問題

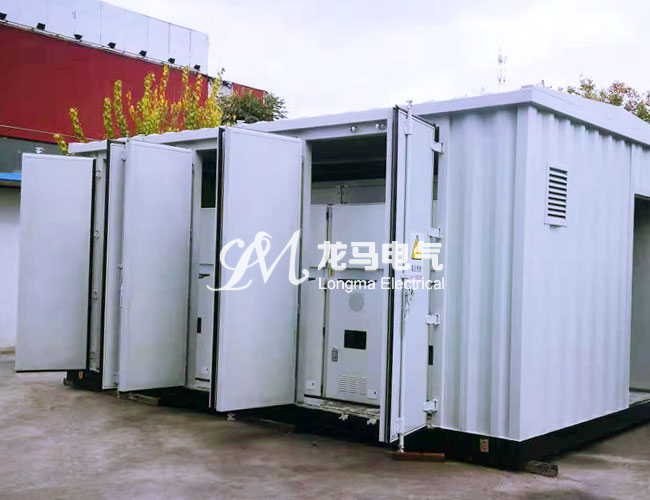

、什么是歐變（歐式箱變）

歐式箱變又稱戶外成套變電站，也稱做組合式變電站，因其具有組合靈活、便于運輸、遷移、安裝方便、施工周期短、運行費用低、占地面積小、wu wu染、免維護等點，受到廣泛重視。組合裝置型變電站的高、低壓配電裝置不使用現有的成套裝置，而是將高、低壓控制、保護電器設備直接裝入箱內，使之成為個整體。由于總體設計是按免維護型考慮的，箱內不需要操作走廊。這樣可以減小箱式變的體積，這種型式是歐式箱變，也是當下普遍的型式。

二、什么是美式箱變

美式箱變也叫體型變電站，在簡化高、低壓控制、保護裝置的基礎上，將高、低壓配電裝置與變壓器主體齊裝入變壓器油箱，使之成為個整體。僅為同容量歐式箱變體積的1/3左右，美式箱變的箱式變體積更小。美式箱變將變壓器器身、高壓負荷開關、熔斷器等元件同放在變壓器油箱內，因浸在油中，元件結構更為緊湊，體積dada縮小，安裝方便、靈活。全緣密封結構、操作方便。

三、由于歐式/美式箱變的應用

結構的不同使用的地方也不同，供電的網絡也不同，因?yàn)槊朗较渥兒蜌W式箱變的結構不同可靠性不同，因此適用的場合也不同。當美式箱變的容量選用的較小而小區的建筑面積較da時，應用的箱變會增加很多，從而使在架空線上支接的負荷點增多；當減少架空線的支接負荷點時必定要增加箱變的串接數量，從而使網絡結構薄弱。要克服小容量箱變而帶來的網絡結構薄弱的問題，使用環網站解決。

1、美式箱變的適用地方

鑒于美式箱變的結構特點和缺點，美式箱變適用于對供電要求相對較低的多層住宅和其他不重要的建筑物的用電。根據我們的實際使用情況看，美式箱變配上小型的環網開關站后，完全適用多層住宅的供電需求。因?yàn)榫褪窍渥儼l(fā)生故障，對居民的影響不da，但不適應于小高層和高層。
